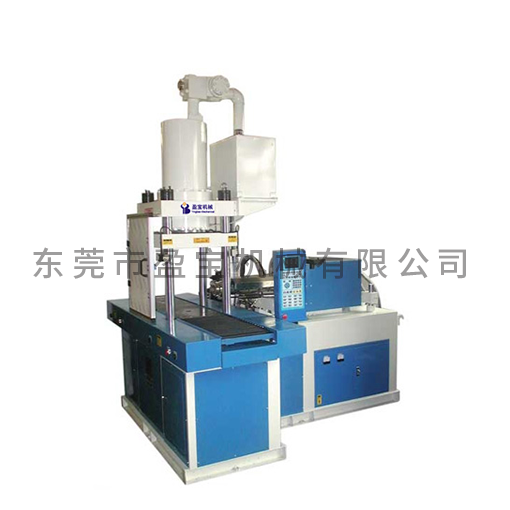

立卧式双滑注塑机系列

＊射出系統     INJECTION         UNIT

螺桿直徑

Screw   Diameter

mm

Φ30

射料壓力

Injection   Pressure

㎏f /c㎡

1555

理論射出容積

Injection   Capacity

cm

3

85

最大射出重量

Injection   Weight(PVC)

gr

76

oz

2.6

射出率

Injection   Rate

cc/s

58

螺桿回轉數

Screw   Speed

r.p.m

0~180

螺桿行程

Screw   Stroke

mm

120

噴嘴行程

Nozzle   Stroke

mm

150

噴嘴頂力

Nozzle   Contact   Force

tf

3.5

＊鎖模系統     CLAMPING   UNIT

鎖模方式

Clamping   System

----

Hydraulic

鎖模力

Clamping   Force

tf

55

鎖模行程

Clamping   Stroke

mm

200

最大空間

Max.   Mould   Space

mm

375

最小模厚

Min.    Mould   Height

mm

175

模板尺寸

Overall Size Of Platens(H×V)

mm

460X460

柱內尺寸

Space Between Columns(H×V)

mm

280X280

＊滑模系統     SLIPFORM

滑模行程

Slidable Joumey

mm

500

滑模尺寸

Overall Size Of Slipform(H×V)

mm

970X270

模具站数

Number of Mold

Sets

2

＊電器及其他   ELECTRICAL   EQUIPMENT   &   GENERAL

電動機

Drive   Motor

kw

7.5(10HP)

電熱

Heater

kw

4.0

機械尺寸

Dimension   Of   Machine(L×W×H)

m

3.3X1.3X2.9

重量

Weight   Of   Machine

t

4.2

裝箱尺寸

Shipping   Size(L×W×H)

m

3.5X1.5X3.2

裝箱重量

Shipping   Weight

t

4.8

油箱容量

Oil   Tank   Capacity

l

220

冷卻水量

Cooling   Water

l/hr

800~1000
